顎式破碎機

河南中科工程技術有限公司作為鄭州的鄂式破碎機生產廠家，為客戶提供惠的鄂式破碎機報價，歡迎廣大客戶來電谘詢，免費谘詢電話：15903649888 整體鑄造鄂破不同於鋼板焊接製作工藝，是由整體鑄造而成，是大、中型鄂式破碎設機中常用采用的一種製作工藝，我公司生產的整體鑄造鄂破是集國內外同類產品的成功經驗，潛心研究出的一種，節能的破碎設備。其中中型大型整體鑄造鄂破是我公司的拳頭產品之一，尤其在設計和生產大型整體鑄造鄂破方麵，在國內外已處於水平。公司的整體鑄造鄂破機型號已經做到2100*4500mm.

谘詢電話：159-0364-9888

應用

花崗岩破碎製砂生產線石灰石破碎生產線河卵石破碎製砂生產線砂石骨料生產線濕法製砂生產線安山岩破碎生產線花崗岩破碎製砂生產線石灰石破碎生產線河卵石破碎製砂生產線砂石骨料生產線濕法製砂生產線安山岩破碎生產線

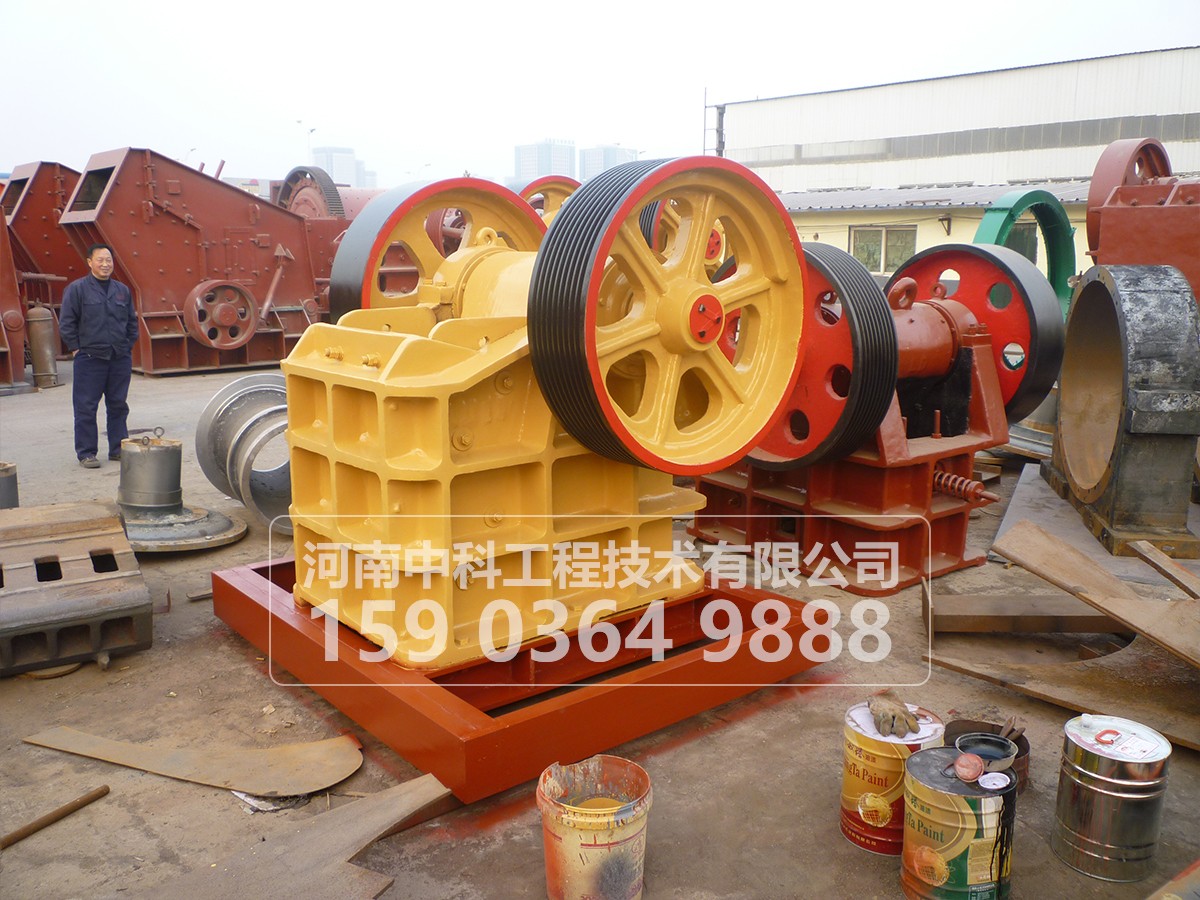

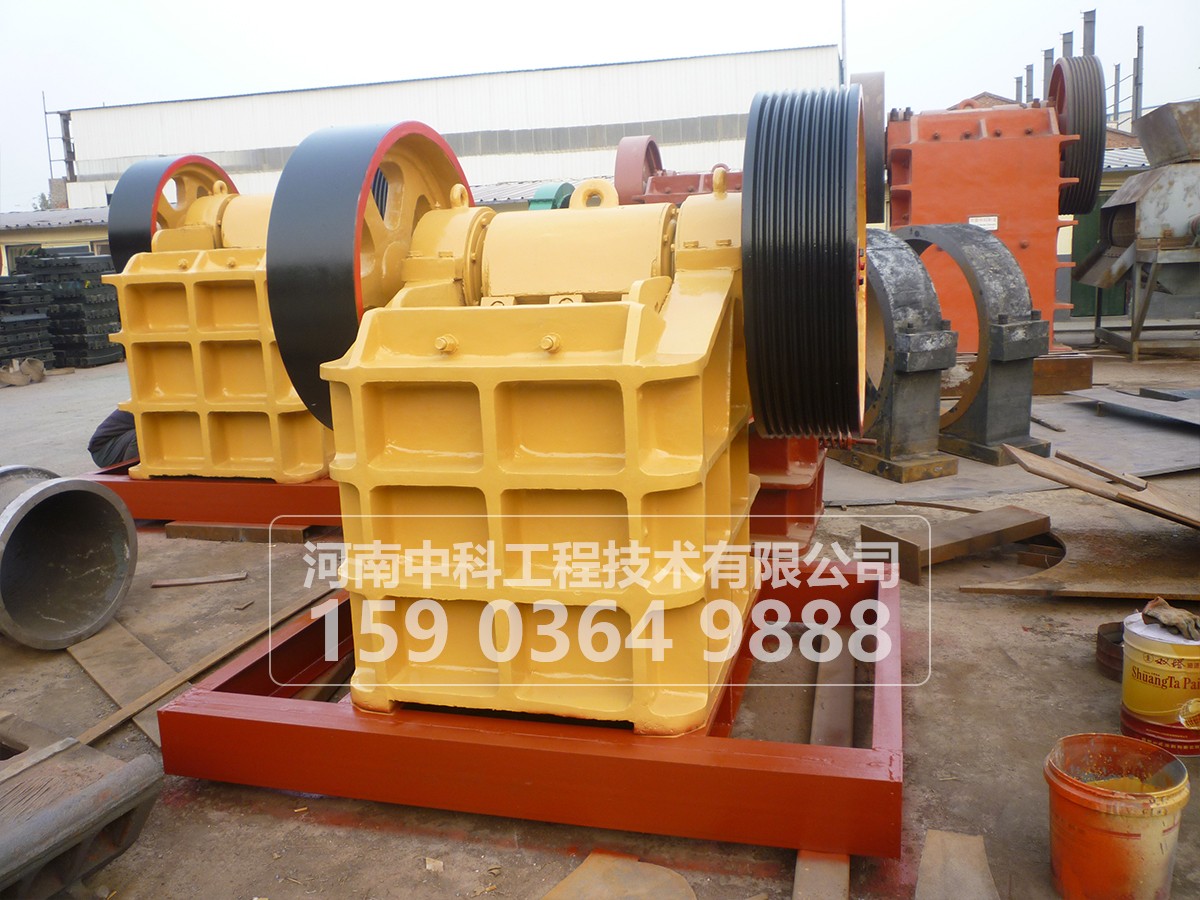

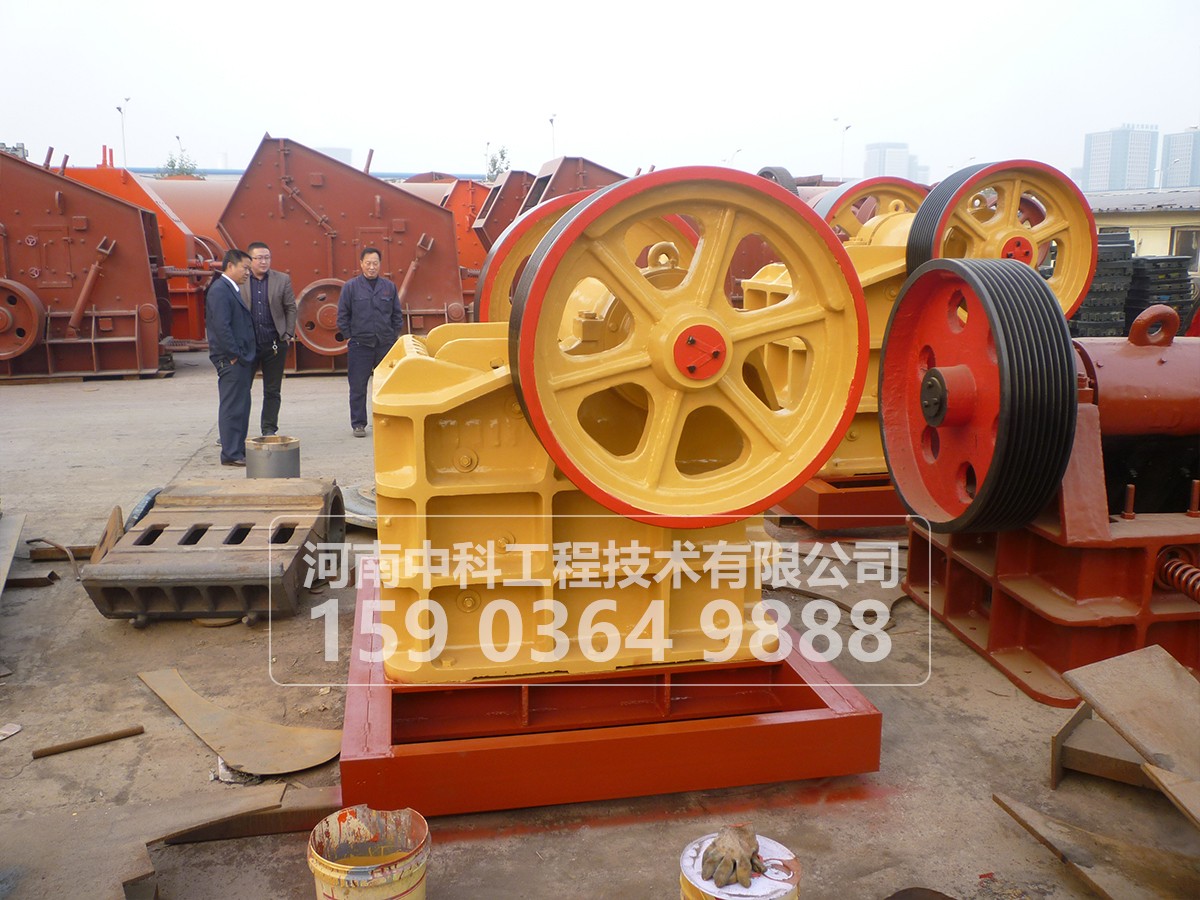

顎式破碎機圖片

顎式破碎機

粗碎顎式破碎機的結構簡述

本機主要由機架、動顎、偏心軸、顎板、肘板等零部件組成。電動機通過三角皮帶傳動偏心軸，使動顎按照已調整好的軌跡進行運動，從而將破碎機腔內的物料予以破碎。

粗碎顎式破碎機的結構簡述

本機主要由機架、動顎、偏心軸、顎板、肘板等零部件組成。電動機通過三角皮帶傳動偏心軸，使動顎按照已調整好的軌跡進行運動，從而將破碎機腔內的物料予以破碎。

機架係鋼板焊接結構、機架前壁上裝有契型螺栓緊固的固定顎板。在破碎機左右的機架內側壁上裝有邊護板，以保護機架內側壁的磨損。

動顎為一成型鑄鋼件，正麵裝有活動顎板，其上部借偏心軸與滾柱軸承懸掛在機架上，下部支撐在肘板上，並於肘板成滾動接觸，在偏心軸兩端有飛輪和槽輪。

肘板的另一端支撐於調整橫梁上並於其成滾動接觸。肘板除對動顎起著支撐作用外，在外來不能破碎的異物，進入破碎腔內，機器載荷突增的情況下，起保險作用，即自身迅速斷裂，從而保護其他機件不受損傷。

調整橫梁與機架側壁牆電焊鋼連接，當排料口調小時，首先放鬆拉杆彈簧和拉緊螺絲，然後用扳手旋轉止動螺釘，是止動螺釘向前頂起墊片組，再插人新增的墊片，直至所要求的排料口尺寸時，先退回止動螺釘，使墊片組由動顎部件重量壓緊，在旋緊拉緊螺釘並緊固定。適當旋緊拉杆彈簧，反之則由小變大（抽掉墊片）

粗碎顎式破碎機的技術參數

規格型號技術性能電機功率外型尺寸（長×寬×高）（mm）重量
進料調整範圍（mm）生產能力（m3/h）主軸轉速（r/min）
PEF150×250 125 10-40 1-3 285 7．5 922×745×933 700
PEF200×300 165 20-70 2-8 285 11 1256×1100×1120 800
PEF250×400 210 20-80 5-20 310 18.5 1108×1142×1392 300
PEF300×600 240 25-90 12-40 380 22 1890×1200×1273 3350
PEF400×600 340 40-90 10-40 300 30 1700×1732×1653 7200
PEF500×750 425 50-100 34-68 275 55 2050×1860×2145 11320
PEY500×750 425 50-100 34-55 275 55 4050×26502140 19220
PEF600×900 480 75-200 32-120 255 75 2792×2168×2250 17600
PEF750×1060 630 80-200 80-160 250 90 4180×2560×3070 30530
PEF900×1200 750 100-200 90-200 250 110 5200×2900×3500 50000
PEX100×600 80 7-20 1.8-8 300 7. 5 1352×1225×948 2210
PEX150×500 125 10-40 5-12 300 11 1220×1230=1180 2470
PEX150×750 125 10-40 5-15 300 15 1220×1480×1180 3600
PEX250×750 210 10-50 8-22 300 22 1400×1617×1412 4980
PEX200×1000 160 10-55 7-23 300 22 1580×1976×1180 5600
PEX250×1000 210 15-55 10-32 300 30 1580×1992×1380 7350
PEX250×1200 210 15-60 12-38 300 37 1530×2192×1380 8700

規格型號	技術性能				電機功率	外型尺寸（長×寬×高）（mm）	重量
規格型號	進料	調整範圍（mm）	生產能力（m3/h）	主軸轉速（r/min）	電機功率	外型尺寸（長×寬×高）（mm）	重量
PEF150×250	125	10-40	1-3	285	7．5	922×745×933	700
PEF200×300	165	20-70	2-8	285	11	1256×1100×1120	800
PEF250×400	210	20-80	5-20	310	18.5	1108×1142×1392	300
PEF300×600	240	25-90	12-40	380	22	1890×1200×1273	3350
PEF400×600	340	40-90	10-40	300	30	1700×1732×1653	7200
PEF500×750	425	50-100	34-68	275	55	2050×1860×2145	11320
PEY500×750	425	50-100	34-55	275	55	4050×26502140	19220
PEF600×900	480	75-200	32-120	255	75	2792×2168×2250	17600
PEF750×1060	630	80-200	80-160	250	90	4180×2560×3070	30530
PEF900×1200	750	100-200	90-200	250	110	5200×2900×3500	50000
PEX100×600	80	7-20	1.8-8	300	7. 5	1352×1225×948	2210
PEX150×500	125	10-40	5-12	300	11	1220×1230=1180	2470
PEX150×750	125	10-40	5-15	300	15	1220×1480×1180	3600
PEX250×750	210	10-50	8-22	300	22	1400×1617×1412	4980
PEX200×1000	160	10-55	7-23	300	22	1580×1976×1180	5600
PEX250×1000	210	15-55	10-32	300	30	1580×1992×1380	7350
PEX250×1200	210	15-60	12-38	300	37	1530×2192×1380	8700
